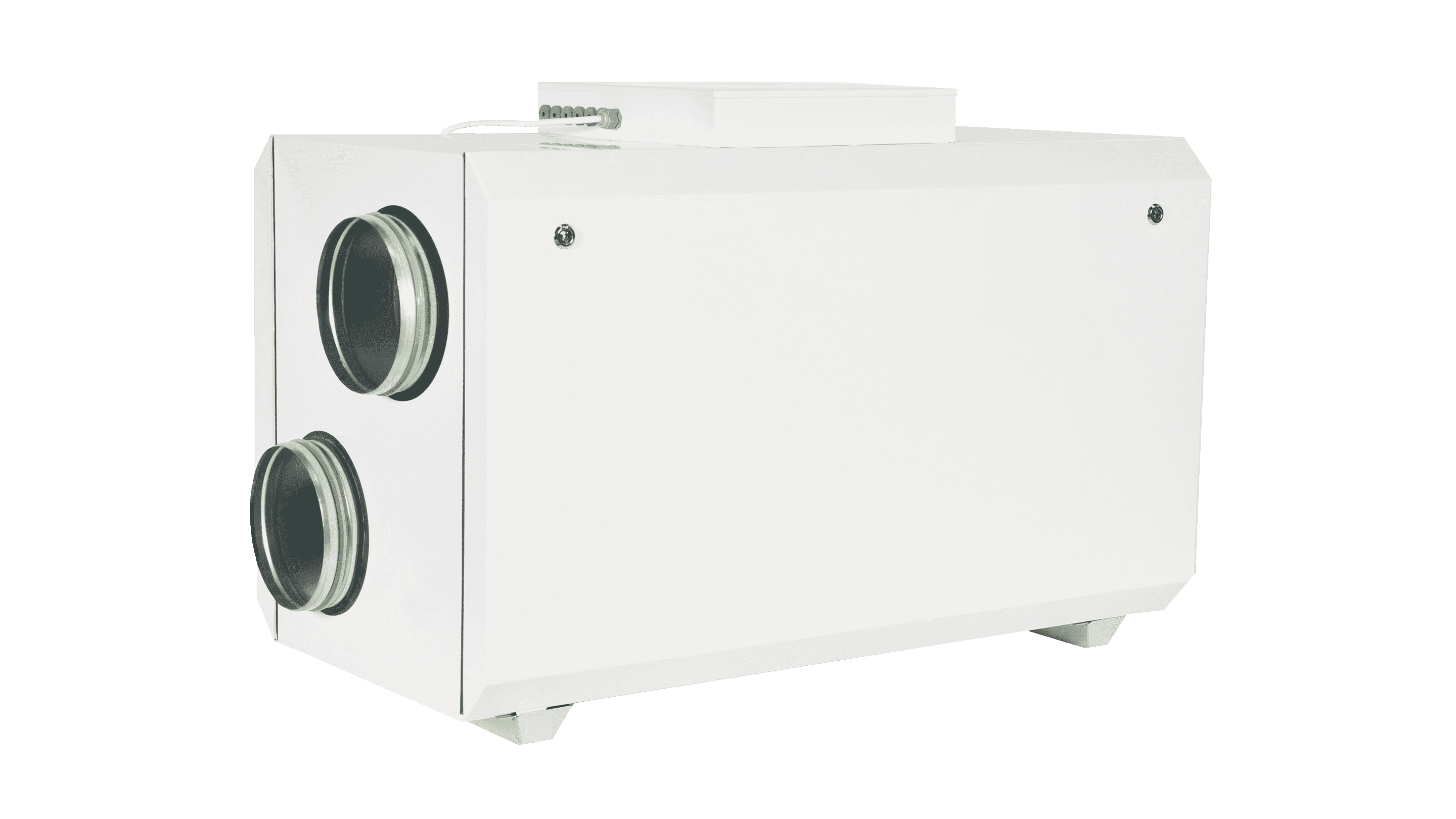

FRX 200 SESidoansluten luftbehandlingsaggregat

Fresh roterande värmeväxlare, sidoanslutet, eftervärmare el (SE).

Allmänt
Aggregaten med sidoanslutning är enkelt vändbara. Det är luckor med lås på båda sidor och alla komponenter är åtkomliga oavsett vilken lucka man använder.

Utförande
FRX serien är tillverkat i aluzink-plåt. Höljet är isolerat med 50 mm mineralull och aggregaten kan därför placeras i kallt utrymme:

Filter
Aggregaten levereras med ePM1 60% (F7) filter på tilluften och ePM10 60% (M5) filter på Frånluften. Filterlarm fås via tid i manöverpanelen.

Fläktar
Aggregaten levereras med EC motorer. Hastigheten ställs in individuellt för till och frånluftsfläkten.

Värmeväxlaren
Den effektiva roterande värmeväxlaren med verkningsgrad upp till 85% möjliggör ett minimalt behov av tillskottsvärme. Ingen dräneringsanslutning behövs. I första hand försöker aggregatet att uppnå önskad temperatur via den roterande värmeväxlaren, räcker inte det till täcker det inbyggda elektriska eftervärmningsbatteriet eller det externa vattenbatteriet resterande behov. Till vattenbatterierna finns kompletta tillbehörspaket för en effektiv reglering.

Styr & Regler
Aggregatet kan styras efter tilluftreglering, med eller utan uteluftkompensring eller frånluftsreglering. Sommartid när värmeåtervinning ej erfordras, stoppar rotorn och förser på så sätt fastigheten med svalare luft (frikyla).

Det är möjligt att behovsstyra ventilationen med givare för t ex CO2, relativ fuktighet, tryck.

Det finns även möjlighet att styra aggregatet via inbyggt tidur.

Aggregaten kan även kommunicera via Modbus protokoll.

Automatikboxen är lätt åtkomlig tack vare att den sitter på aggregatets utsida och man behöver ej öppna aggregatet för att ansluta givare etc

Manöverpanel

All programmering sker via medföljande manöverpanel, där även data från givare och eventuella larm avläses

Specifikationer
Kapacitet: Max 200 l/s vid 150 Pa

Mått: L=1176 mm, B=704 mm, H=820 mm

Anslutningsdimension: Ø 250 mm

Vikt: 115 kg

Fläktar:
frånluft - 170 W / 1,40 A

tilluft - 170 W / 1,40 A
