#256784
FMU 400 315 GALV
Flödesmätdon
Förpackningsstorlek8 ST
Användningsområde
Mätdonet lämpar sig såväl vid inreglering som vid kontinuerlig mätning av flödet. Det är avsett för fast montage och bör därför föreskrivas redan vid projekteringsstadiet.
Mätdonet finns rekommenderad i kapitel 14, Metod A 21, i ”Metoder för mätning av luftflöden i ventilationsinstallationer”, (T22:1998), utgiven av Byggforskningsrådet BFR.
En särskild monterings-, mätnings-, injusterings-
och skötselanvisning finns för denna produkt.

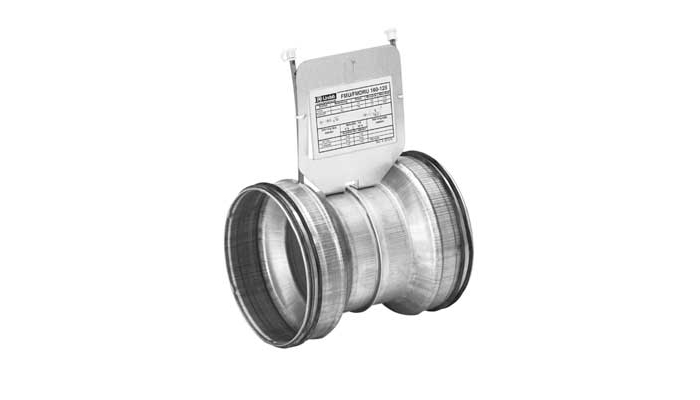

Konstruktion
Mätdonet består av två sammanfogade reduceringar försedda med mätnipplar. Varje mätnippel är försedd med en avtagbar plasthätta som hindrar smuts att tränga in. Dessutom eliminerar den luftläckage då mätning inte pågår.
Donet medger en isoleringstjocklek av 100 mm utan att
mätuttagen eller etikettplåten döljs.
Plåten är vridbar för bästa läsbarhet oberoende av donets montageläge, uppfällbar för att ej försvinna i eventuell isolering och lätt demonterbar för placering åtskilt från don.
För att erhålla större avläsningstryck i mätuttagen kan mätdon med reduceringar om två dimensionssteg levereras. Detta medför dock också högre tryckfall och ljudalstring.
Egenskap | Värde |
---|---|
Dimensioner | 80 - 630 |
Längd/Vinkel | 63 - 500 |
Material/Kulör | GALV |
Visa fler
#256784
FMU 400 315 GALV
Förpackningsstorlek8 ST
#256782
FMU 315 250 GALV
Förpackningsstorlek12 ST
#256772
FMU 125 100 GALV
Förpackningsstorlek24 ST
#256779
FMU 250 200 GALV
Förpackningsstorlek6 ST
#256775
FMU 160 125 GALV
Förpackningsstorlek14 ST
#256786
FMU 500 400 GALV
Förpackningsstorlek6 ST
#256768
FMU 80 63 GALV
Förpackningsstorlek1 ST
#256789
FMU 630 500 GALV
Förpackningsstorlek4 ST
#256777
FMU 200 160 GALV
Förpackningsstorlek9 ST
#256770
FMU 100 80 GALV
Förpackningsstorlek16 ST
