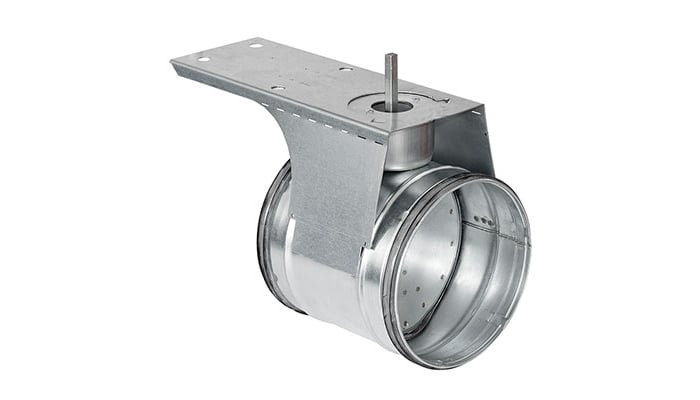

DTHUAvstängningsspjäll med motorhylla

Avstängningsspjäll med motorhylla KOMHY

Ø 80–630 är uppbyggt av ett DTU-spjäll med påmonterad kombimotorhylla KOMHY. Spjället saknar vred och har förlängd axel för att slippa behovet av vredförlängaren VREDF. Spjället är avsett för motorisering på byggplatsen.

Ø 80–315 uppfyller tryckklass C i stängt läge.
Ø 400–630 uppfyller tryckklass B i stängt läge.
Ø 800–1000 uppfyller tryckklass A i stängt läge.

Motorisering

Motorhyllan KOMHY är försedd med passande fästhål för Belimos LM-, NM-, och SM-motorer.

Ø 1000 har två motorhyllor.

För motorisering är erforderligt vridmoment upptaget i tabellen. Angivet vridmoment avser det maximala värdet för icke-trycksatt spjäll.

En särskild monterings-, mätnings-, injusterings- och
skötselanvisning finns för denna produkt.

Även spjällen DRU och DSU kan fås i detta utförande.
