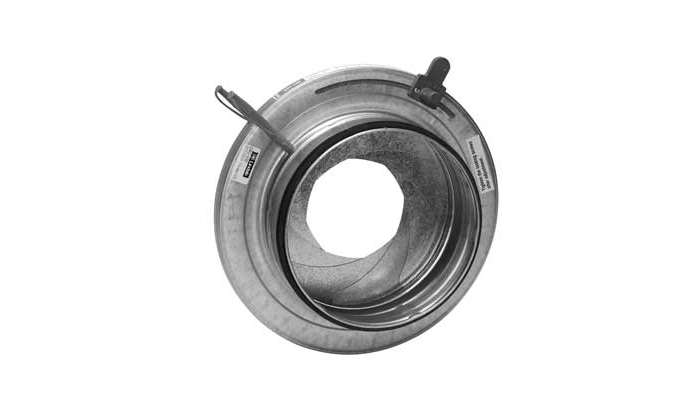

FlödesmätsjpällDIRU

DIRU är ett irisspjäll för mätning och injustering av luftflöden. DIRU har följande egenskaper: låg ljudnivå, centriskt flöde, fasta mätuttag som ger noggrann flödesmätning samt är utrustad med regleringsfunktion som kan öppnas helt, vilket betyder att det inte krävs någon renslucka.
Klarar täthetsklass C.

Dimensioneringsdiagrammen ska användas för att bestämma tryckfallet över flödesmätspjället samt ge information om ljudeffektnivå vid olika inställningar.

Vid injustering av spjället ska injusteringsdiagrammen användas. För flödesmätspjäll finns en monterings-, mätnings-, injusterings- och skötselanvisningen (MMIS).

Reglerskivorna bildar en mätfläns som möjliggör flödesmätning. Avläst tryckfall över donets mätnipplar ger luftflödet efter utträkning med k-faktor. K-faktor och spjällinställning är sammat tal, vilket innebär att man slipper avläsa diagram för att få fram k-faktorn utifrån en viss spjällinställning.
Luftflödet regleras med spjällets handtag.

Utförande

Spjället är tillverkat i galvaniserad stålplåt

Montering

DIRU injusteringsspjäll monteras så att störningsavståndet beaktas.

Rensning

Genom att ställa spjället i öppet läge kommer man åt att rensa kanalen. Kom ihåg att återställa spjället efter rensning.

Specifikationer
EgenskapVärde
Dimensioner80 - 630
Material/KulörEVIT, GALV
Visa produktbild-nr0
