STRKanalfilter

Kanalfiltret passar i alla detaljer med Safe-spår. Att installera filtret i T-rör medför enkelt montage och utbyte.

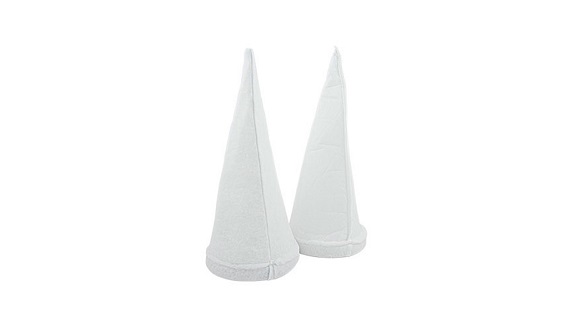

Pga filtrets speciella strutform får man 4–5 ggr större filterarea än kanalens tvärsnittsarea. Därigenom erhålls ett lägre tryckfall och längre utbytesintervall än för motsvarande plana filter.

Diagrammen anger tryckfallet över rent filter inklusive T-rör.

Filtret kan belastas till dubbla detta tryckfall. Lämpligt kan vara att dimensionera systemet för medelvärdet.

Dp_{t dim} = 1,5 · D p_{t rent}

Filterklass enligt ISO 16890 = grovlek 65%.

Finns även tillgänglig i grovlek 95%

Max temperatur = 100°C.

Högsta rekommenderad lufthastighet i kanalen:

Grovlek 65% = 10 m/s
Grovlek 95% = 4,5 m/s
