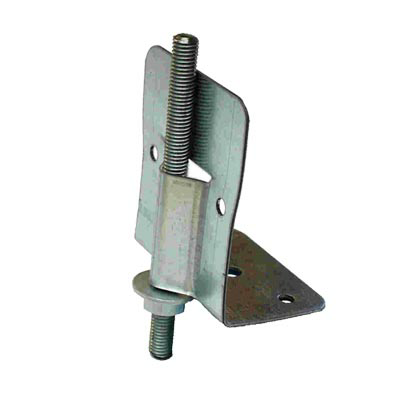

WCLDFästvinkel

FÄSTVINKEL

Vinkeln fästs med plåtskruv på rektangulär kanal och pendlas ner med gängstång. Infästningen passar M8 samt M10 gängstång.

Material EN 10327 DX51D+Z275

Mått Vertikala delen H 90mm, B 80 m. Hål Ø7,0 mm Horisontella delen L 50 mm, B 80 mm. Hål 8,5 mm Tjocklek 1,5 mm

Belastning Enligt SS-EN1993-1-1:2005/AC:2009, EUROKOD 3.

Dimensionering i säkerhetsklass 3 för statisk last.
